UV镀膜

UV镀膜是一种利用紫外线照射引发化学反应，在物体表面形成一层稳定膜层的镀膜技术。这种技术通过在物体表面涂布特殊配方的涂料，利用紫外线的能量促使涂料固化，从而形成一层具有特定功能的膜层。

UV镀膜技术的原理主要依赖于紫外光的能量来引发涂料的固化反应。具体来说，当UV涂料被涂布到物体表面后，通过紫外线灯的照射，涂料中的光引发剂吸收紫外线光子的能量，进而引发涂料的聚合反应，使得涂料迅速固化成坚硬的膜层。这种技术不仅环保，因为使用的涂料快速固化，减少了溶剂的使用和挥发，还因为其快速的生产周期，提高了生产效率。

UV技术为PCBA带来多重好处，‌包括保护、‌增强性能、‌改善外观、‌提供额外的功能等。‌

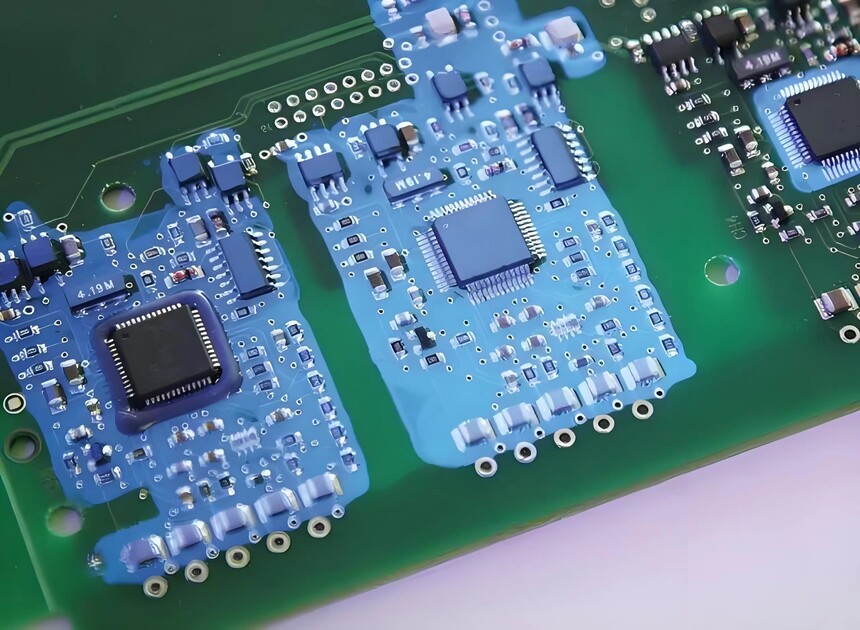

● 保护作用：‌UV膜或UV三防漆作为一种保护层，‌能有效防止电路板受到环境中的灰尘、‌湿气、‌化学物质、‌氧化和机械损害等因素的影响。‌这有助于延长电路板的寿命并提高其可靠性，‌尤其在恶劣环境中显得尤为重要1。‌

● 增强性能：‌某些UV膜具有防静电性能，‌可以减少电路板上静电的积累和释放，‌从而降低静电损害的风险。‌此外，‌某些UV膜还具有抗反光和抗光散射特性，‌可降低电路板上的光干扰，‌有助于提高光学设备的性能1。‌

● 改善外观：‌UV膜可以增加电路板的耐磨性，‌以防止机械划伤和磨损，‌同时提供一种易于清洁和维护的表面，‌使维修人员更容易访问和处理电路板1。‌

● 环保和成本效益：‌无溶剂UV三防漆成为PCBA行业的使用趋势，‌因为它不含有机溶剂，‌更加环保安全。‌此外，‌无溶剂UV三防漆的固溶含量为百分百，‌意味着使用多少购买多少，‌降低了实际购买成本和生产制造成本2。‌

综上所述，‌UV技术在PCBA中的应用不仅提供了多层次的保护和性能增强，‌还考虑到了环保和经济效益，‌是现代电子制造业中不可或缺的技术之一。‌
